تولید انواع سبد نگهدارنده فیلتر کیسه ای (کیج بگ فیلتر) و ونتوری
ایمن صنعت پرشین تامین کننده انواع تجهیزات سیستم های بگ فلیتر (غبارگیر کیسه ای)
گروه ایمن صنعت پرشین تولید کننده انواع کیج ها (قفس های نگهدارنده فیلترکیسه ای یا بگ فیلتر ) به همراه انواع ونتوری در ابعاد و اندازه های مختلف با بالاترین کیفیت و مناسب ترین قیمت می باشد. بمنظور آشنایی بیشتر با این تجهیزات که در طیف وسیعی از سیستم های غبارگیر پارچه ای یا همان بگ فیلتر ها مورد استفاده قرار می گیرد توضیح مختصری در ارتباط با کیج و ونتوری آورده شده است.

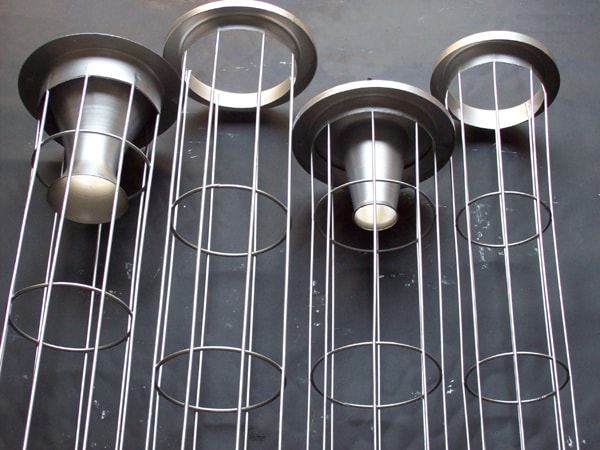

کیج یا همان قفس نگدارنده فیلتر کیسه ای
وظیفه قفسه نگهدارنده کیسه فیلتر
این است که هنگام مکش هوا از درون بگ فیلتر کیسه های فیلتر را به صورت استوانه ای و محکم نگه می دارد و مانع از جمع شدن و پیچ خوردن کیسه می شود ، در نتیجه سطح مقطع کیسه همیشه بیشینه ترین حالت خود را دارد و موثر ترین حالت فیلتراسیون صورت می گیرد. کیج یا همان قفس نگهدارنده کیسه فیلتر انواع مختلفی دارند که شامل قفس نگهدارنده استاندارد که با درپوش بالا و پایین پوشیده شده ، قفس فیلتر با ونتوری بصورت یکپارچه ، قفس فیلتر خم ، قفس فیلتر ستاره ، قفس فیلتر یک قطعه یا چند قطعه می باشد.

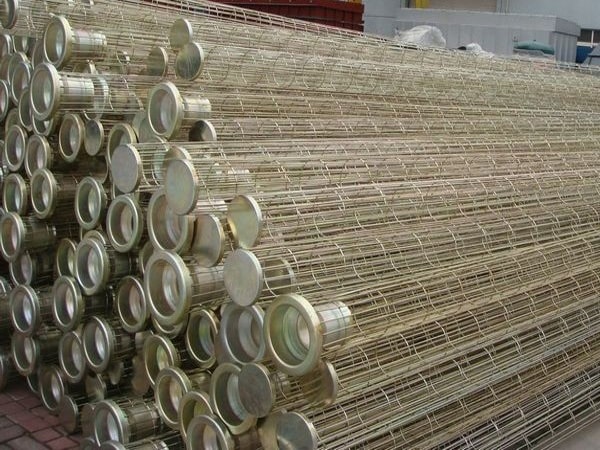

قفس نگهدارنده استاندارد :
یکی از انواع رایج کیج ، قفس نگهدارنده استاندارد می باشد با درپوش دهانه باز و پایین به طور بسته و بدنه به صورت وایر فلزی در ابعاد و انواع مختلف کیسه فیلترها تولید می شود. مواد سازنده قفس فیلتر شامل آهن گالوانیزه ، آهن ضد زنگ (استنلس استیل) ، می توانند مطابق نقشه ها و شرایط مورد نیاز شما تولید شوند. ایمن صنعت پرشین طیف گسترده ای از قفس های نگهدارنده کیسه فیلتر با کیفیت بالا را برای صنعت آلودگی هوا و تهویه صنعتی فراهم می کند.

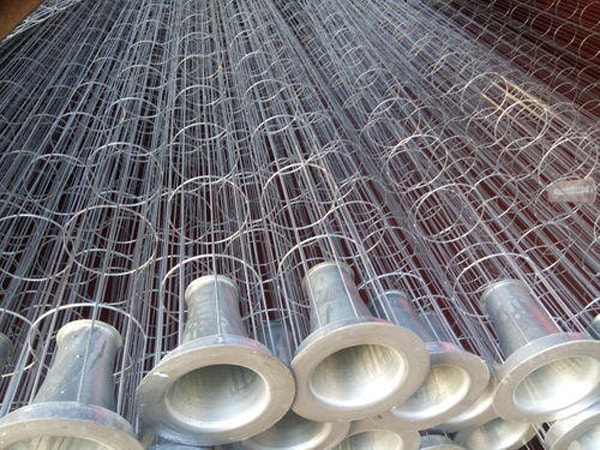

ونتوری برای سیستم های پالس جت - بگ فیلتر و مزیت های آن
به منظور بررسی وجود ونتوری بر عملکرد تمیز کاری فیلتر های کیسه ای به روش
پالس جت
آزمایش های متعددی انجام گرفته است . نتایج این آزمایش ها که بشرح زیر آمده است تاییدی بر استفاده از ونتوری در
ساختمان بگ فیلتر ها (غبارگیر های کیسه ای)
می باشد.
سیستم های فیلتراسیون به روش بگ فیلتر نوع رایجی از
سیستم های فیلتراسیون هوا و یا غبارگیر های صنعتی
می باشد. این سیستم ها در جمع آوری انواع ذرات جامد که شامل گرد و غبار، فیوم و ... مورد استفاده قرار می گیرند. این ذرات توسط فیلتر های کیسه ای جمع آوری شده و بر روی سطح بیرونی فیلتر ایجاد نوعی کیک ذرات می کنند. این فرآیند سبب کاهش سطح عبور هوا از سطح فیلتر کیسه ای و درنتیجه افت بیشتر فشار در سیستم می گردد. در صورتی که سیستم فیلتراسیون مجهز به دستگاه های تمیز کننده فیلتر ها نباشد در مدت زمان نچندان زیادی تمامی فیلتر ها از چرخه عملیاتی خارج شده و عملا جریان هوای آلاینده بطور کامل قطع می گردد. این عامل سبب
افزایش آمپراژ مصرفی فن مکنده (سانتریفیوژ)
می گردد که آسیب دیدگی سیم پیچ های موتور الکتریکی را بهمراه دارد. به همین منظور سیستم های تمیز کننده ای برای کاهش و همچنین جمع آوری گرد و غبار بدام افتاده بر روی فیلتر های کیسه ای طراحی شده اند. یکی از این سیستم ها که رایج ترین آنها می باشد سیستم پالس جت می باشد. این سیستم با ایجاد موجی از هوای فشرده به داخل کیسه سبب ایجاد یک نوع شوک به این ذرات می گردد. این شوک سبب خروج حداکثری ذرات از داخل تار های فیلتر می گردد. حال تمیز کردن موثر فیلتر های کیسه ای بعنوان عامل تعیین کننده ای مطرح می گردد. هرچه این هوای فشرده شتاب و تمرکز بیشتری داشته باشد نتیجه بهتری را نیز در بر خواهد داشت. یکی از عوامل استفاده مناسب از ونتوری می باشد. ونتوری سبب کاهش مصرف هوای فشرده و همچنین افزایش راندمان در هنگام تمیز کردن فیلتر های کیسه ای می گردد.
به همین منظور محققان تاثیر وجود ونتوری را در برابر نبود آن بصورت آزمایشی با پنج مدل مختلف ونتوری در ابعاد مختلف مورد بررسی قرار دادند. هنگامی که پنج شکل مختلف لوله های ونتوری در آزمایش تمیز کاری مورد استفاده قرار گرفت ، در صورت عدم وجود ونتوری ، از فشار هوای پالس کننده بیشتری باید استفاده می گردید تا به همان اثر تمیزکنندگی رسید . همچنین نتایج يك مطالعه تجربي در مورد عملكرد تميز كردن كيسه هاي فيلتر در حضور و عدم حضور ونتوري نشان داد که وقتی کیسه فیلتر ضریب افت فشار بالایی دارد ، تمیز کاری موثر فقط در حضور ونتوری حاصل می شود. همچنین محققان مشخص کردند که وقتی افت فشار سیستم تصفیه بالا باشد ، استفاده از ونتوری باعث افزایش فشار پالس به میزان
40% بیشتر
روی دیواره داخلی کیسه فیلتر شده و باعث بهبود اثر تمیزکاری می شود.
همچنین با اشاره به اهمیت بهینه سازی طراحی ونتوری در فیلترهای غبارگیر فشار پایین، یکی از وظایف ونتوری محدود کردن جریان برگشتی می باشد که علت اصلی این عامل در هنگامی که موج هوای فشرده به انتهای فیلتر کیسه ای می رسد با آن برخورد کرده و به سمت بالای فیلتر بر می گردد . این موج در صورت نبود ونتوری در اولین برگشت خود به بالا بطور کامل از فیلتر خارج گردیده و کمترین تاثیر را بر جای خواهد گذاشت. وجود ونتوری سبب می گردد که در هر رفت و برگشتی از پالس مقداری از آن در چرخه تمیز کاری باقی بماند.
در شکل زیر دو نوع لوله ونتوری متداول و چیدمان آنها در قفس نگهدارنده کیسه نشان داده شده است. شکل a-c قفس نگهدارنده کیسه ای را نشان می دهد که ونتوری معمولی در آن نصب شده است و شکلd-f با قفس نگهدارنده کیسه سازگار با لوله نوع ونتوری جدید مطابقت دارد. در ونتوری جدید قفس نگهدارنده کیسه به سمت بالا منتقل شده است.با این اصلاح ، ورودی هوا در ونتوری جدید در بالای صفحه دهانه کیسه فیلتر قرار میگیرد. قطر ورودی و خروجی هر دو نوع لوله ونتوری به ترتیب 120 میلی متر و 80 میلی متر می باشد.قطر گلو (de) و طول ونتوری (h) از ابتدای لوله ونتوری معمولی تا انتهای آن می باشد.
ایمن صنعت پرشین
تولید کننده انواع لوله های ونتوری در ابعاد گوناگون و اندازه های مورد نیاز شما با جنس فلزی آلمینیوم و آهن گالوانیزه می باشد .
